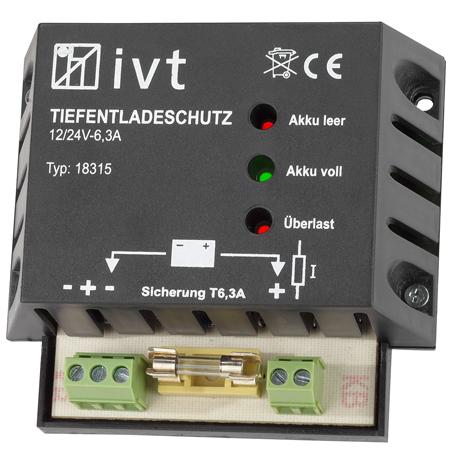

Tiefentladeschutz IVT 12 V/24 V, 6 A mit Akkuzustandsanzeige
Tiefentladeschutz IVT 12 V/24 V, 6 A mit Akkuzustandsanzeige

Tiefentladeschutz IVT 12 V/24 V, 6 A mit Akkuzustandsanzeige
0 % MwSt. auf PV-Anlagen





  • Geeignet für Blei-Säure-, Blei-Gel- und Blei-AGM-Akkus
  • Werkseinstellung: Systemspannung 12 V, wahlweise 24 V
  • Dynamischer Tiefentladeschutz
  • Umstellung auf konstanten Tiefentladeschutz möglich
  • Intelligentes Überschuss-Management
Bestell-Nr.: 221231
Vorrätig – in 2-3 Werktagen bei Ihnen
Mehr erfahren

€ 26,79

(zzgl. MwSt. und Versand)

Mengenrabatt verfügbar




Tiefentladeschutz IVT 12 V/24 V, 6 A mit Akkuzustandsanzeige


0 % MwSt. auf PV-Anlagen





Informationen für Privatkunden »

Informationen für Geschäftskunden/Öffentliche Einrichtungen »






Zuverlässiger Schutz vor Tiefentladung



Dieser preis-/leistungsstarke Tiefentladeschutz schützt Ihre wertvolle Solar-Batterie vor schädlicher Tiefentladung. Er ist für den Einsatz mit Blei-Säure-, Blei-Gel- und Blei-AGM-Akkus geeignet.



Je nach Bedarf können unterschiedliche Abschalt- und Rücksetzspannungen definiert werden. Der Tiefentladeschutz ist mit einer 6,3 A-Feinsicherung gegen Kurzschluss gesichert. Der Eigenstromverbrauch des Gerätes liegt bei nur 3 - 6 mA.



Die wichtigsten Merkmale und Features:

  • Geeignet für Blei-Säure-, Blei-Gel- und Blei-AGM-Akkus
  • Werkseinstellung: Systemspannung 12 V, wahlweise 24 V
  • Dynamischer Tiefentladeschutz
  • Umstellung auf konstanten Tiefentladeschutz möglich
  • Intelligentes Überschussmanagement
  • Unterschiedliche Abschaltschwellen einstellbar
  • LED-Status-Anzeige
  • Geringer Eigenstromverbrauch
  • Gegen Kurzschluss gesichert



Lieferumfang:

  • Tiefentladeschutz 12 V/24 V, 6 A
  • Bedienungsanleitung in DE, GB, FR, NL




Technische Daten
Systemspannung 12 V / 24 V
Akku-Typen Blei-Säure, Blei-Gel, Blei-AGM
Ausgangsleistung max. 73 W / 146 W
Laststrom max. 6,3 A
Lastausgang nein
Eigenstromverbrauch 3 - 6 mA
Sicherung 6,3 A
Temperaturbereich -25 °C bis +50 °C
Anzeige LED
Gehäuse Kunststoff
Klemmbereich max. 2,5 mm²
Abmessung (L x B x H) 98 x 88 x 35 mm
Gewicht 120 g
Schaltschwellen --
Abschaltspannung konstant 11,1 V / 22,2 V
Abschaltspannung dynamisch Leerlauf 12 V / 24 V
Abschaltspannung dynamisch Nennlast 11,4 V / 22,8 V
Abschaltspannung Überschussprinzip 13 V / 26 V
Rücksetzspannung konstant 12,6 V / 25,2 V
Rücksetzspannung Überschussprinzip 13,5 V / 27 V
Prioritätenprinzip --
Abschaltspannung Priorität 1: 11,1 V / 22,2 V
Abschaltspannung Priorität 2: 11,3 V / 22,6 V
Abschaltspannung Priorität 3: 11,7 V / 23,4 V
Rücksetzspannung Priorität 1: 12,6 V / 25,2 V
Rücksetzspannung Priorität 2: 12,7 V / 25,4 V
Rücksetzspannung Priorität 3: 12,8 V / 25,6 V
CE EU

Hierzu empfehlen wir Ihnen folgende Artikel:

221231_IVT_Tiefentladeschutz_DE_EN_FR_NL.pdf



Dynamischer Tiefentladeschutz



Der dynamische Tiefentladeschutz ermittelt die Batterie-Restkapazität aus Batteriespannung und Laststrom. Somit bietet er einen intelligenteren Schutz als herkömmliche Regler mit konstanter Last-Abschaltschwelle.



Beispiel: Die Batteriespannung, bei der Verbraucher mit großer Stromaufnahme abgeschaltet werden, liegt niedriger als bei Verbrauchern mit geringem Stromverbrauch. Die nach der Abschaltung verbleibende Restkapazität in der Batterie ist jedoch in beiden Fällen gleich groß.



Sobald die Batterie nachgeladen und die Last-Rückschaltschwelle (Rücksetzspannung) überschritten wurde, werden die Verbraucher automatisch wieder zugeschaltet.


Konstanter Tiefentladeschutz

Bei der Verwendung von Batterien mit großem Innenwiderstand (kleine Batteriekapazität oder bereits sulfatierende Batterien) kann dynamische Tiefentladeabschaltung zur verfrühten Lastabschaltung führen.



Die Umstellung auf konstante Entladeschlussspannung 11,1 V (bei 12 V-Systemen) bzw. 22,2 V (bei 24 V-Systemen) kann ggf. sinnvoll sein, um aus der Batterie mehr Strom entnehmen zu können.



Übersichtliche LED-Status-Anzeige

Auf einen Blick lässt sich anhand von 3 LEDs der Ladungszustand der Batterie ablesen. Ferner zeigen die LEDs an, ob eine Tiefentladung droht bzw. ob der Lastausgang bereits abgeschaltet wurde.



Einsatzbeispiel - Priorisierte Abschaltung



Priorisierte Abschaltung verschiedener Geräte im Ferienhaus

Die Abschaltung der Verbraucher wird priorisiert, indem dem jeweiligen Tiefentladeschutz eine spezifische Abschaltspannung zugewiesen wird.



Weniger wichtige Verbraucher (z.B. Fernseher) werden am Tiefentladeschutz mit der höchsten Abschaltspannung (12 V) angeschlossen. Sie schalten als erstes ab.



Sinkt die Batteriespannung noch weiter, deaktiviert der zweite Tiefentladeschutz (Abschaltspannung 11,7 V) die Verbraucher mit höherer Priorisierung (z.B. Beleuchtung).



Die Verbraucher mit der höchsten Dringlichkeit (z.B. Notbeleuchtung, Funkanlage) sind am dritten Tiefentladeschutz (Abschaltspannung 11,3 V) angeschlossen und schalten als letztes ab.
