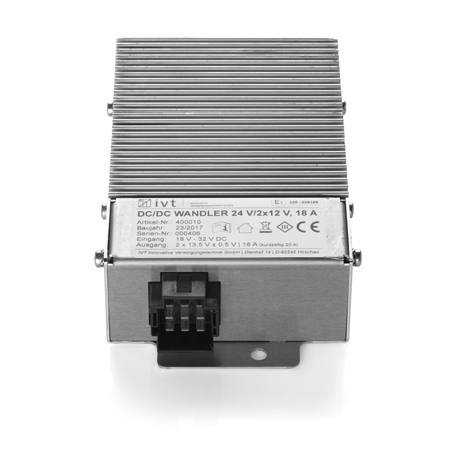

DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A
DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A
DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A
DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A
DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A
DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A

DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A

  • E1-Zulassung
  • Resistent gegen Vibrationen und Stöße
  • Hoher Wirkungsgrad > 87%
  • Sehr geringer Eigenstromverbrauch 0,2 mA
  • Eingangsspannung: 18 V - 32 V DC



Aktueller Preis nicht mehr gültig!



Bestell-Nr.: 421206
Lieferfrist: ca. 5 - 10 Werktage
Mehr erfahren

139,07

(zzgl. MwSt. und Versand)

Mengenrabatt verfügbar




DC/DC Spannungswandler IVT 24 V / 2 x 12 V, 18 A



Einsatzempfehlung:






Hocheffizienter DC/DC Spannungswandler mit zusätzlichem Ausgangsanschluss -
Sicher, konstant, schockresistent



Die Anzahl der in Fahrzeugen genutzten elektronischen Geräte nimmt stetig zu. Diese sind im Allgemeinen für 12 V ausgelegt, wie z.B. Unterhaltungselektronik, Navigationssysteme, Kühlboxen und vieles mehr. Um diese 12 V Verbraucher auch in Bordsystemen mit 24 V betreiben zu können, ist der Einsatz eines DC/DC Spannungswandler zwingend erforderlich.



Der getaktete IVT Spannungswandler wurde dazu entwickelt eine Eingangsgleichspannung von 24 V in eine stabile 12 V DC Ausgangsspannung umzuwandeln. Die hocheffiziente Elektronik garantiert, dass bei der Spannungs­­konvertierung kaum Verluste entstehen.



Der 18 A DC/DC Spannungswandler verfügt zudem über einen zweiten, schaltbaren 12 V DC Ausgang.



Der IVT Konverter 18 A ist schockresistent und zeichnet sich aus durch hohe Effizienz, geringe Verlustleistung, stabile Ausgangsspannung und eine besonders kompakte und robuste Bauweise. Die vergossene Elektronik sowie das massive Metallgehäuse garantieren einen langjährigen Einsatz unter härtesten Bedingungen. Alle gängigen Schutzschaltungen sind serienmäßig integriert. Der Festeinbau in Fahrzeugen mit Straßenzulassung ist aufgrund der E-Zulassung erlaubt.



Einsatzempfehlung:

Bestens geeignet für den dauerhaften Einsatz in Baumaschinen, LKWs, Reisebussen, Gabelstapler, in Fahrzeugen der Land- und Forstwirtschaft, Motor- und Segelbooten sowie beim Camping und Caravaning in Wohnmobilen und Wohnwägen, auch in Verbindung mit 24 V Solaranlagen oder Windkraft.



Die wichtigsten Merkmale und Features:

  • E1-Zulassung
  • Resistent gegen Vibrationen und Stöße
  • Hoher Wirkungsgrad > 87 %
  • Sehr geringer Eigenstromverbrauch 0,2 mA
  • Eingangsspannung: 18 V - 32 V DC
  • 2 Ausgänge, einer davon schaltbar
  • Stabilisierte Ausgangsspannung
  • Strombelastbarkeit bis 20 A
  • Serienmäßige Schutzmechanismen
  • Kombinierte Anschlussbuchse für Ein- und Ausgang
  • Kompakte Bauform
  • Einfache Montage



Lieferumfang:

  • DC/DC Spannungwandler 24 V/2 x 12 V, 18 A
  • Bedienungsanleitung DE, GB, FR, NL





Technische Daten
Nennspannung 24 V DC
Spannungsbereich 18 V - 32 V DC
Sicherung 20 A
Eigenstromverbrauch 0,2 mA
Anschlussbuchse AMP JPT 966140-4, 9-polig
Ausgangsspannung Leerlauf - 14,0 V (+ 1 %)
Ausgangsstrom (max.) 18 A (20 A für 0,5 h)
Restwelligkeit 100 mVpp
Betriebszustandsanzeige nein
Wirkungsgrad > 87 %
Schutzart IP 20
Gehäuse Aluminium
Farbe Silber
Abmessungen (L x B x H) 144 x 80 x 37 mm
Gewicht 0,4 kg
CE E1 EU IP20



Stabile und konstante Ausgangsspannung:

Im Eingangsspannungsbereich von 18 V DC bis 32 V DC liefert der IVT Spannungskonverter zuverlässig eine stabilisierte und konstante Ausgangsspannung von 13,8 V. Diese Ausgangsspannung kann als Stromversorgung für verschiedenste 12 V-Verbraucher, wie z.B. Unterhaltungselektronik, Navigationssysteme oder Kühlboxen, genutzt werden.



Zwei 12 V Ausgänge - einer davon schaltbar



Funktionsschema DC/DC Spannungswandler 24 V / 2 x 12 V, 18 A

























Der zweite 12 V Ausgang ist nur dann aktiv, wenn die Zündung des Fahrzeugs eingeschaltet ist.



Schockresistent

Die vergossene Elektronik garantiert einen langjährigen Betrieb unter widrigsten Bedingungen. Selbst bei ständigen Erschütterungen und Vibrationen, z.B. in großen Baumaschinen, arbeitet der Spannungswandler absolut zuverlässig und sicher. Der DC/DC Spannungswandler ist EN 60068-2-6/14/64/27 geprüft.



Hoher Wirkungsgrad - äußerst geringer Eigenstromverbrauch

Aufgrund des effizienten technischen Aufbaus kann mit der 18 A Version ein Wirkungsgrad von > 87 % erreicht und der Eigenstromverbrauch auf ein Minimum von nur 0,2 mA reduziert werden. Ferner zeichnet sich dieser Wandler durch seine geringe Erwärmung aus.



Robustes und kompaktes Metallgehäuse

Dank der ausgeklügelten Konstruktion ist der Wandler besonders kompakt aufgebaut. Das robuste Alugehäuse bietet zudem optimalen Schutz vor Stößen sowie Beschädigungen von Außen. Eine stabile Befestigung ist durch die in der Bodenplatte integrierten Bohrungen möglich.



Serienmäßige Schutzschaltungen

Bei diesem Spannungswandler sind alle gängigen Schutzschaltungen selbstverständlich serienmäßig integriert. Das Gerät ist gegen Verpolung und Kurzschluss am Ein- und Ausgang geschützt. Im Falle einer Überlast wird die Ausgangsspannung bei konstantem Strom automatisch zurückgeregelt. Sollte dennoch die Kfz-Sicherung ausgelöst werden, kann diese im Bedarfsfall schnell und einfach getauscht werden.



Einsatz in 24 V Solar-Inselanlagen:
Auch bei einem bestehenden 24 V-Solar-Inselsystem empfiehlt sich der Einsatz eines IVT Spannungswandlers um die Spannung auf 12 V zu reduzieren. Somit können auch vorhandene oder preisgünstige 12 V-Geräte problemlos genutzt werden.



E1-Zulassung:
Durch die E1-Zulassung ist dieser Wandler zum Festeinbau in verschiedensten Fahrzeugen mit 24 V Bordspannung geeignet. Der Anwendungsbereich reicht daher von Baustellenfahrzeugen, Gabelstaplern, Reisebussen, Pistenraupen über LKWs bis hin zu Wohnmobilen und Booten.





CE E1 EU IP20
