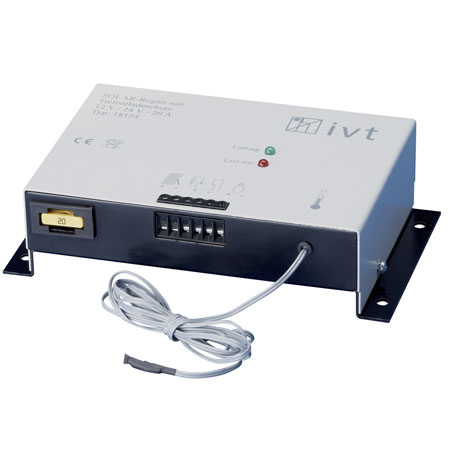

 Shunt Solar-Laderegler 12 V/24 V, 20 A
 Shunt Solar-Laderegler 12 V/24 V, 20 A

Shunt Solar-Laderegler 12 V/24 V, 20 A

  • Shunt Laderegelung
  • Pulsweitenmodullierte Ladekontrolle (PWM)
  • Geeignet für Blei-Säure- und Blei-Gel-Akkus
  • Automatische Spannungserkennung 12 V/24 V
  • Mit Tiefentlade- und Überladeschutz
Bestell-Nr.: 211237
Vorrätig – in 2-3 Werktagen bei Ihnen
Mehr erfahren

54,44

(inkl. MwSt./ zzgl. Versand)

Mengenrabatt verfügbar




Shunt Solar-Laderegler 12 V/24 V, 20 A








Preisgünstiger Shunt-Laderegler -
Schonenede und zuverlässige Ladung



Der preis-/leistungsstarke 20 A Shunt Solar-Laderegler ist ideal für kleine und mittlere Solaranlagen. Er erkennt selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist.



Der Shunt Laderegler ist mit den wesentlichen Regelungs- und Schutzfunktionen ausgestattet, die für ein schonendes und sicheres Laden und Entladen von Blei-Säure- und Blei-Gel-Akkus notwendig sind:





Die wichtigsten Merkmale und Features:

  • Shunt Laderegelung
  • Pulsweitenmodullierte Ladekontrolle (PWM)
  • Geeignet für Blei-Säure- und Blei-Gel-Akkus
  • Automatische Spannungserkennung 12 V/24 V
  • Mit Tiefentlade- und Überladeschutz
  • Kontrolliertes, temperaturabhängiges Gasen
  • Mit externem Temperatursensor
  • Temperaturkompensiertes Laden
  • Geringer Eigenstromverbrauch
  • Robustes Metallgehäuse
  • 12 V/24 V Lastausgang



Lieferumfang:

  • Solar-Laderegler 12 V/24 V, 20 A
  • Bedienungsanleitung in DE, GB, FR, NL





Technische Daten
Systemspannung 12 V / 24 V
Modulspannung max. 22 V / 35 V
Max. Modulleistung 240 W / 480 W
Max. Laststrom 20 A
Max. Modulstrom 20 A
Eigenstromverbrauch 4 mA
Ladeschlussspannung 13,7 V / 27,4 V
Lastabschaltung 11,1 V / 22,2 V
Rücksetzspannung 12,6 V / 25,2 V
Sicherung 20 A
Temperaturbereich -25 °C bis +50 °C
Temperaturfühler ja, extern
Regelungs-Art PWM Shunt
Gehäuse Metall
Abmessungen (L x B x H) 190 x 100 x 85 mm
Gewicht 300 g
CE EU



Tiefentladeschutz

Der integrierte Tiefentladeschutz schaltet den Lastausgang automatisch ab, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie  nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu. Ein Überladen wird dank integriertem Überladeschutz verhindert.



Automatische Temperaturkompensation

Der eingebaute Temperatursensor garantiert auch bei schwankenden Temperaturen für eine möglichst optimale Ladung der Batterie. Ladeschluss- und Gasungschluss- Spannung werden dynamisch an die herrschende Temperatur angepasst.Bei hohen Temperaturen wird die Schluss-Spannung herabgesetzt, bei niedrigen Temperaturen erhöht.



Gasungsregelung

Wird eine Blei-Batterie längere Zeit ohne kontrollierte Gasentwicklung betrieben, können sich schädliche Säureschichten bilden. Der Solar-Laderegler beseitigt bzw. verhindert die Bildung von Säureschichten durch kontrolliertes Gasen. Dieses Verhalten ist ebenfalls temperaturabhängig und wird durch den eingebauten Temperaturfühler kompensiert.



LED-Anzeige

Die 3 LEDs geben Auskunft über drohende Tiefentladung, den aktuellen Ladezustand sowie den Betriebszustand der Batterie.
